iFixit แงะ iPhone 5 เผยทุกส่วนประกอบอยากรู้มีอะไรอยู่ภายในไปดูกัน

ขางัดอย่าง iFixit ได้เวลาพาไอโฟน 5 มาเปิดไส้ หลังจากเพิ่งวางจำหน่ายอย่างเป็นทางการไปก่อนหน้านี้ และสิ่งที่หลายคนรอคอย สงสัยถึงความเปลี่ยนแปลง ทีแลดูไม่แหวกจาก  iPhone 4S มากนัก ก็ได้ปรากฏแก่สายตา และดูเหมือนว่าจะพบข่าวดีสำหรับทุกคน เพราะ iPhone 5 มีระดับคะแนนซ่อมบำรุงทีดูดีกว่า iPhone 4S อยู่มากทีเดียว!!



ข้อมูลทางด้านเทคนิค

• หน้าจอขนาด 4″ 1136×640 pixel (326 ppi) Retina display
• Apple A6 system on a chip (SoC)
• 8 megapixel iSight camera
• 8-pin Lightning connector
• 4G LTE connectivity
• iOS 6



จุดสังเกตที่ชัดเจน นอกจากจากสกินทูโทนด้านหลังแล้ว

ด้านล่างจะพบ 30-pin dock ขนาดใหญ่ สำหรับเชื่อมต่อ Lightning พอร์ต

และช่องเสียบหูฟัง เขยิบมาอยู่ด้านขวาของไมโครโฟน



ไขน็อตด้านท้ายเครื่องเพื่อเปิดเครื่องครับ



ใช้ตัวดูดกระจกเพื่อดึงฝาขึ้นมา  ก็สามารถแยกบอดี้หน้า-หลัง ออกจากกันได้อย่างง่ายดาย



ต่างกับ 4เอส ที่ต้องใช้ขั้นตอนกว่า 38 สเตป เพื่อแยกบอดี้หน้า-หลัง ออกจากกัน!!



ถอดจุดเชื่อมต่อจอกับบอดี้



ง้างๆ ><



สำเร็จ ชมจุดสัมผัส ระหว่างหน้าจอกับ เครื่องในแบบเต็มๆ



แบตเตอรี่ใหญ่ขึ้น , เสาอากาศแบบสลับสัญญาณอัตโนมัติ, ลำโพงเดี่ยว, กล้อง , Vibrators ,ปุ่มโฮม



จุดล๊อคแบตยึดไว้ด้วยยสกรูฟิลลิป 1.7 mm กับ 1.5 mm เหมือน 4S ใช้ไขควง Phillips #00 ถอดออก



ใช้ spudger ปลายแบน งัดแบตจากกาวยึด



ชัดๆ กับแบตที่ใหญ่ขึ้นกว่า 4เอส นิดนึง 3.8V – 5.45Wh – 1440mAh. มันเขียนว่า “MFR Sony” ผลิตในสิงค์โปร์



หมายเลข 5ประกอบขึ้นจากโลหะหลายชนิด

Spring contacts ด้านบนนี้ ก็เป็นอีกชนิดหนึ่ง



พื้นที่เสาอากาศ ใกล้แบตเตอรี่



ถอดสกรูบนบนสุด



แยก logic board ออกจาก ฝาหลังได้สักที



logic board กับกล้อง 8 ล้านพิกเซล iSight อยู่รวมกัน



ทำการถอดสลักสุดท้าย เพื่อเข้าชมรายละเอียดชิพบน logic board



มาแล้ว… ไล่จากซ้ายไปขวา

แดง – 77352-15 GSM/GPRS/EDGE power amplifier module

ส้ม – SWUA 147 228 is an RF antenna switch module

เหลือง – Triquint 666083-1229 WCDMA / HSUPA power amplifier/ duplexer module for the UMTS band

ฟ้า – Avago AFEM-7813 dual-band LTE B1/B3 PA+FBAR duplexer module

น้ำเงิน – Skyworks 77491-158 CDMA power amplifier module

ไวโอเล็ต – Avago A5613 ACPM-5613 LTE band 13 power amplifier



ชิพส่วนที่ 2 และ 3

แดง – Qualcomm PM8018 RF power management IC

ส้ม – Hynix H2JTDG2MBR 128 Gb (16 GB) NAND flash

เหลือง – Apple 338S1131 dialog power management IC*

ฟ้า – Apple 338S1117 Elpida memory MCP for LTE*

น้ำเงิน – STMicroelectronics L3G4200D (AGD5/2235/G8SBI ) 3 แกน พลังงานต่ำ

ไวโอเล็ต – Murata 339S0171 Wi-Fi module



ส่วนปลายของ logic board นี้เป็นที่อยู่ของบางสิ่ง



แถ๊น!! Apple A6 ชิพ แอปเปิล System-on-Chip (SoC) ปรับแต่งจากสถาปัตยกรรม ARMv7

ฉลากแปะแรม B8164B3PM ( 1GB Elpida LP DDR2 SDRAM) แสดงว่าไม่ใช้ของซัมซุงแล้ว

ซึ่งในงานเปิดตัว ยังเห็นเป็น K3PE7E700F ของซัมซุงอยู่เลย ><”



นี๊คือ Apple 338S1077 เป็นตัวแปลงสัญญาณเสียง



ชิพออนบอร์ดต่อ

แดง – STMicroelectronics LIS331DLH (2233/DSH/GFGHA)

ส้ม – Texas Instruments 27C245I touch screen SoC

เหลือง – Broadcom BCM5976 touchscreen controller

ฟ้า – Apple A6 Application processor

น้ำเงิน – Qualcomm MDM9615M LTE modem

ไวโอเล็ต – RTR8600 Multi-band/mode RF transceiver



Qualcomm MDM9615M โมเดม 4G LTE นั่นเอง

อีกชิพคือ Qualcomm RTR8600



Broadcom BCM5976 ชิพตัวนี้ แอปเปิลใช้กับ MacBook Air เช่นกัน เพื่อควบคุมการทำงานบน trackpad

และงานนี้มันได้จ๊อบเพิ่ม สำหรับการทำงานร่วมกับจอ Retina display ของนัมเบอร์ไฟว์



กลับมาที่ฝาหลังส่วนที่เหลือกัน!!



งัดๆๆ



Lightning connector , ช่องเสียบหูฟัง , ลำโพง , ไมโครโฟน , เสา Wi-Fi



นัมเบอร์ไฟว์มีไมโครโฟนถึง 3 ตัว เพื่อแยกระบบสั่งการด้วยเสียง ให้ทำงานได้ดีขึ้นโดยเฉพาะ!!



30-pin dock สำหรับเชื่อมต่อ Lightning connector



เต็มๆ ตา



จิ้มๆ รื้อต่อ



มันจะเสียบแบบนี้



เคสด้านในกับจอ

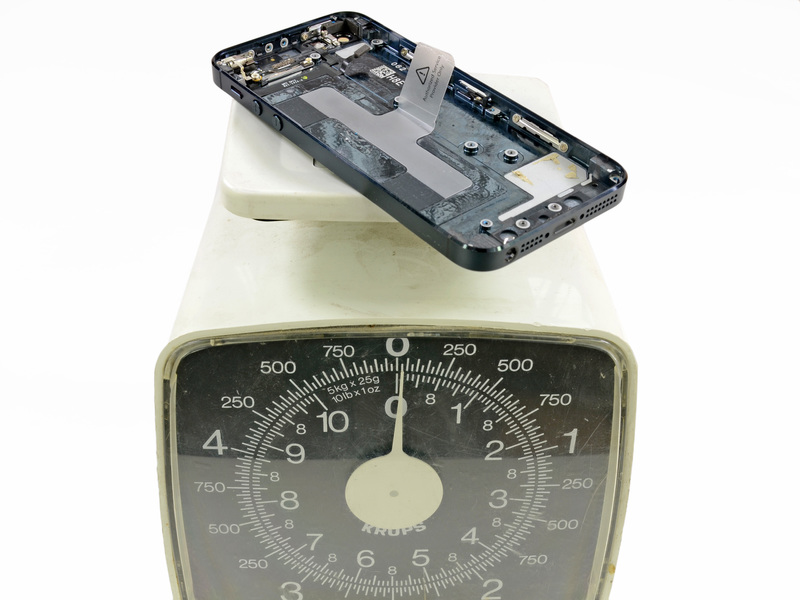

ชั่งน้ำหนักกันหน่อยหลังจากที่ถอดทุกอย่างออกหมดแล้ว



ลำโพงหู ยึดไว้ด้วย สกรู 2 ตัว



ส่วนของกล้องที่บางลง



ช่องใส่ซิม



กล้อง 8 ล้านพิกเซล iSight



เทียบกับรุ่นก่อน



แอปเปิลใช้กล้องจากวัสดุคริสตัลแซฟไฟร์ กับกล้องรุ่นนี้



ปิดจ๊อบ ifixit ให้คะแนนซ่อมแซมกับนัมเบอร์ไฟว์ที่ 7 / 10
